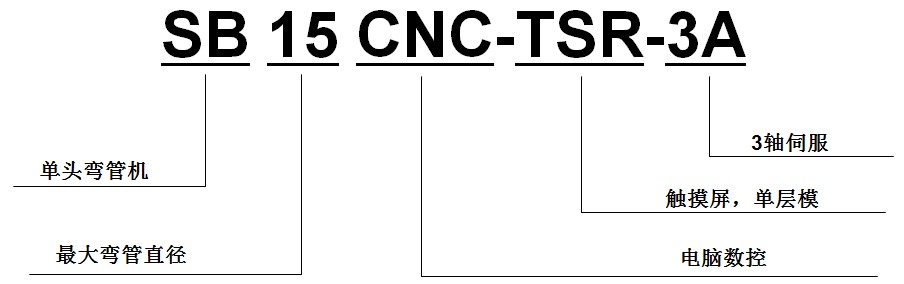

    三轴三维数控弯管机(SB15CNC-TSR-3A )






    性能特点:

    1、 可弯不锈钢管、碳素钢管、铜铝管、方管、异型管、实心线材,适于制冷空调、汽车管件、发动机油管、工程机械、石油化工、锅炉配管等立体管道的弯制。

    2、 采用原装进口交流伺服系统分别对送料、旋转、弯曲三个轴进行精确定位控制,主要电气元件采用进口品牌,保证了机器运行的高可靠性。

    3、 系统能实时显示X、Y、Z三轴坐标位置,具有X、Z两轴原点检测及限位报警功能,具有产品数量统计功能以及工时统计功能,便于生产管理。

    4、 送料部分的直线传动部件采用进口高精度滚珠丝杆与优质耐磨直线导轨组成,保证了送料的精度和机器足够的使用寿命。

    5、 弯曲臂采用进口无声高强度齿形链传动,配用台湾进口伺服专用减速机,保证了弯管动力富余且实现高精度弯管。

    6、 液压系统主要采用进口品牌,液压回路有冷却、速度调节等装置;强劲有力,稳定耐用;

    7、 轮模为整体模具,导模可选配随动模,助推装置,模具的表面硬度不低于HRC55,各种机型全兼容设计。模具的更换操作简单、方便。

    8、  用户可根据需要编制加工程序,以达到自动弯管的加工流程,编程代码符合国际标准的CNC代码。



    技术参数

    参数项目

    SB15CNC-TSR-A

    最大弯管能力

    φ15×1. 5 mm(铝,铜)

    弯曲半径范围

    650 mm

    弯曲角度范围

    0195°

    最大夹管有效长度

    900 mm

    弯曲速度

    280°/sec

    弯曲精度

    ±0.1°

    送料速度

    900 mm/sec

    送料精度

    ±0.1 mm

    转管速度

    720°/sec

    转管精度

    ±0.1°

    转管电机功率

    200W

    送料电机功率

    750W

    弯管电机功率

    1500W

    额定工作压力

    4MPa

    机器外形尺寸

    2000×750×1300mm
